FICHES ET PRISES AVEC CONNEXION A 7 ET 13 PÔLES


La fiche à 7 pôles est moins utilisée de par à, mais c'est celle qui était normalement utilisée jusqu'au 10 juillet 2011 ;



Cette fiche à 7 pôles est encore tolérée sur les remorques plus anciennes lors de l'inspection.

APRÈS LE 10 JUILLET 2011.

Depuis cette date, toutes les nouvelles remorques sont obligatoirement équipées d'une fiche à 13 broches. Elle sert à connecter le feu de recul aux lampadaires (9 broches), mais une caravane peut également être équipée des autres broches.

IL EN EXISTE DEUX TYPES: LA FICHE JAEGER ET LA FICHE MULTICON.

PRISE JAEGER ET 2 FICHES JAEGER DIFFÉRENTES

Screenshot 2025-04-10 at 13.52.33.png

Il s'agit de la prise montée sur la barre de remorquage.

Screenshot 2025-04-10 at 13.52.47.png

Cette fiche est une fiche qui doit d'abord être tournée de ¼ de tour lorsqu'elle est branchée dans la prise. Notez les rainures torsadées à l'avant de la fiche.

Screenshot 2025-04-10 at 13.52.36.png

Cette prise permet d'éteindre le feu de brouillard arrière.

Screenshot 2025-04-10 at 13.52.55.png

Cette fiche est une fiche qui peut être insérée directement dans la prise lors du branchement. Notez les rainures droites à l'avant de la fiche.

Ces fiches et prises Jaeger sont aujourd'hui les plus utilisées.

​

Raccordement d'un adaptateur vidéo ou d'une prise :

MULTICON WEST

Ces prises et fiches Multicon West sont basées sur une prise qui peut accueillir à la fois une fiche originale à 7 pôles et une fiche Multicon West à 13 pôles.

Screenshot 2025-04-10 at 13.53.09.png
Screenshot 2025-04-10 at 13.53.12.png

Comme vous pouvez le constater, une fiche ordinaire à 7 broches peut être branchée. Les 6 autres broches sont placées autour des 7 pôles.

Ces fiches et prises Multicon West étaient prometteuses car les anciennes fiches à 7 broches sont utilisables et une seule prise est nécessaire pour les versions à 7 broches et à 13 broches.

Le problème réside dans l'étanchéité de ces produits Multicon West, ce qui n'est pas le cas de Jaeger.

Screenshot 2025-04-10 at 13.53.16.png

Tirex

avec micro-interrupteur (pour éteindre les phares antibrouillard)

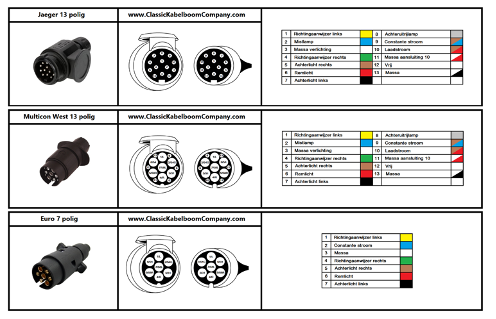

Schémas de connexion et couleurs
